Konversi Koordinat Gambar dari Google Earth ke Autocad. Sebelum pembaca setia Blog pencariimu melanjutkan membaca artikel dibawah ini, ada 1baiknya agan baca dulu artikel Blog idailum sebelumnya yaitu Import Gambar Google Earth ke Autocad Tanpa Aplikasi Plugin biar agan gak bingung gambar yang ini dapat dari mana? cara buatnya bagaimana? karna disini kita akan membahas kelanjutan dari artikel sebelumnya.Pada artikel kali ini admin pencariilmu akan menjabarkan secara rinci bagaimana Konversi Koordinat Gambar dari Google Earth ke Autocad.
cara mengkonversi koordinat bidang tanah agar gambar yang sudah di import dari google earth ke autocad tanpa menggunakan aplikasi tambahan seperti Plex Earth bisa diketahui berapa luas dan panjang bidang tanah tersebut. Kan gak mungkin kita cuma dapat melihat bentuk bidang nya saja, tapi luas dan panjang bidang tanah kita tidak tau. Untuk mengetahuinya, silahkan lanjutkan membaca artikel dibawah ini.
Cara conversi koordiat gambar dari google earth adalah sebagai berikut :
-

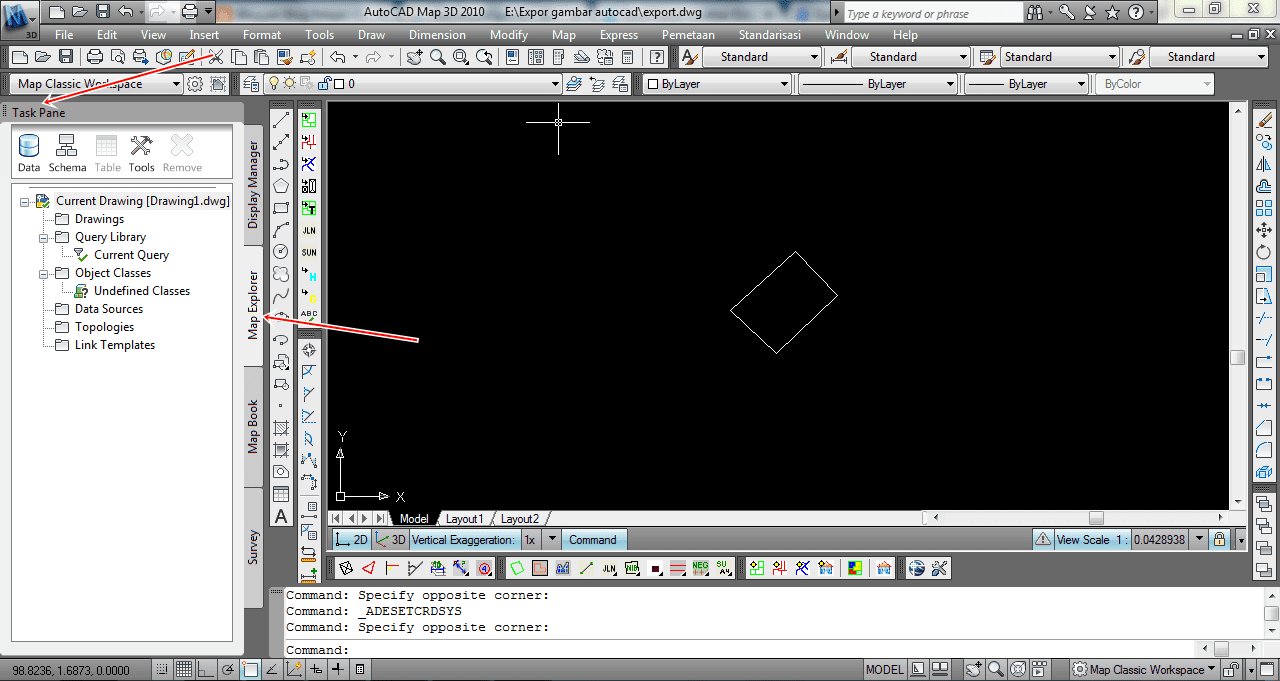

Buka Autocad Map 3D yang agan gunakan dan gambar pada artikel sebelumnya juga dalam keadaan terbuka di autocad, Pada “Task Pane” buka “Map Explorer” pada “current drawing” klik kanan kemudian pilih “coordinate sytem”.
![www.pencariilmu.com]( "Konversi Koordinat Gambar dari Google Earth ke Autocad")
-
Klik “Select Coordinate System” yang ditunjuk angka 1, kemudian isi kolom pencarian “LL84” tanpa tanda kutip yang ditunjuk angka 2, pertanyaanya kenapa LL84? karena itu adalah koordinat awal yang digunakan oleh google earth, kemudia klik tombol “find” yang ditunjuk anka 3, maka akan tampil seperti yang diberi kotak warna merah pada bagian bawah lanjutkan dengan klik “OK” hingga semua tampilan pengaturan koordinat tertutup.
- Simpan lembar kerja tadi melalui “Menu > Sava As”. Tentukan dimana file tersebut disimpan, buat nama file yang ingin agan simpan kemudian klik “save”.
- Setelah gambar disimpan, tutup lebar kerja yang sudan agan buka tadi dan buat drawing baru dengan cara mengklik bagian yang ditunjuk tanda panah dibawah.
- Nah, disini kita akan melalukan transformasi koordinat. Pada “Drawings” kita klik “Attach” seperti gambar dibawah.
- Cari dimana file yang tadi agan simpan, disini saya tadi menyimpan file di drive E, tapi drive E tidak tampil, jadi kita harus menampilkan drive nya terlebih dahulu. Klik pada bagian yang ditunjuk tanda panah angka 1, pada drive alias yang ditunjuk angka 2, isikan nama drive yang ini agan tampilkan, disini Blog Pelajar akan menampilkan drive E, maka pada kolom “Drive Alias isi E (tanpa titik dua), dan pada Actual Path isi E: (menggunakan titik dua)”, Pilih “Add” dan close. Nah drive yang diinginkan sudah bisa dibuka.
- Cari nama file yang agan simpan tadi dan akan tampil seperti gambar dibawah ini. Pilih Add” dan klik “OK”.
- Jika langkah diatas berhasi, maka dibawah “Drawings” akan ada nama file DWG nya.
-
Langkah selanjutnya untuk melakukan conversi koordinat adalah buka “Map > Tools > Assign Global Coordinat System”.
-
Pada colom “Current Drawing” kita akan menentukan koordinat tujuan, plih “Select Koordinat System” pada “Category” pilih “indonesia”.
-
Pada bagian ini koordinatnya sesuaikan dengan daerah masing-masing, untuk wilayah admin Blog Pelajar menggunakan koordinat UTM 47N, kemudian pilih “OK”.
-
Untuk zona UTM wilayah agan, silahkan lihat gambar zona dibawah ini, klik gambar untuk memperbesar.
-
Selanjutnya “Select Drawing” klik nama gambar yang tadi, kemudian pilih “Add” dan klik “OK”.
-
Select koordinat system gambar awal, isikan koordinat awal gambar “LL84”, klik “Find”, jika sudah ketemu klik “OK”.
- klik kanan pada bagian “Current Library” yang ada di tab Task Pane dan pilih “Define”.
- Pilih “location”, kemudian pilih “All”. dan klik “OK”.
-
Langkah selanjutnya ceklis pada pilihan “Draw” yang ditunjuk angka 1, kemudian pilih “Zoom Ext” yang ditunjuk angka 2, dan pilih “OK”.
- Kemudian pilih “Excecute Query”.
-
Nah bidang akan otomatis tampil seperti gambar dibawah ini. Diharapkan tidak ada satupun bagian yang terlewatkan, karna jika ada yang terlewat, luas tanah tidak bisa ditampilkan.
Untuk transformasi koordinat sudah selesai, selanjutnya adalah mengetahui luas dan panjang bidang tanah yang sudah di import tadi. Untuk tahapan mulai dari Import gambar, conversi koordinat dan export kembali gambar dari dari autocad ke google earth silahkan baca artikel dibawah ini; Jika agan belum tau bagaimana cara menghitung luas tanah menggunakan autocad, silahkan baca Cara Menghitung Luas Tanah Dengan Autocad.
